2011.04.22 Fri 00:00:00
クラッチを調整する
スーパーカブ110は
発進用と変速用のクラッチがある2段クラッチだ。
クラッチ板が摩耗してくると当然良好な感触がなくなる。
変速ミス、最悪踏み込んでも変速出来なくなるのだ。

少し違和感を感じたら調整してみよう。

調整

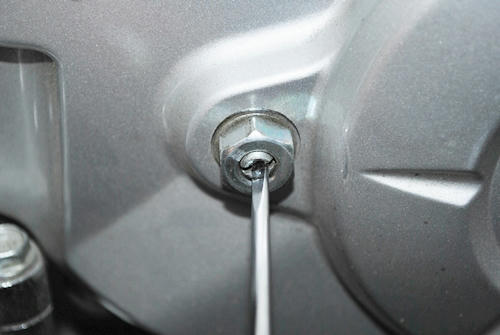

車体右側クランクケース脇に14mmナットがある。

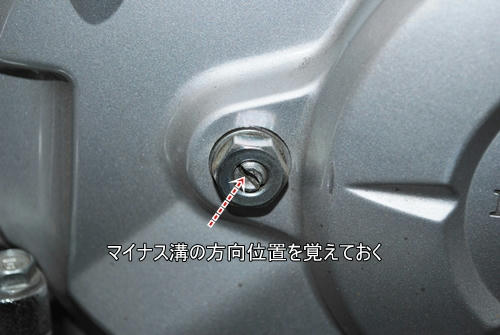

このナット中央のマイナス穴の位置を覚えておこう。
現在の状態だ。

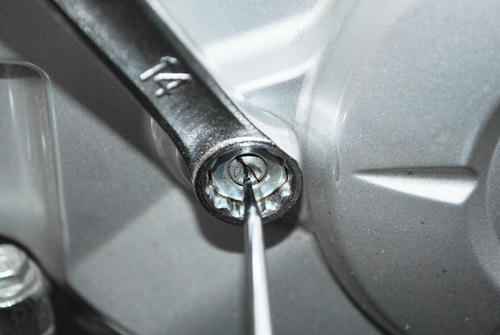

マイナスドライバで保持しながら

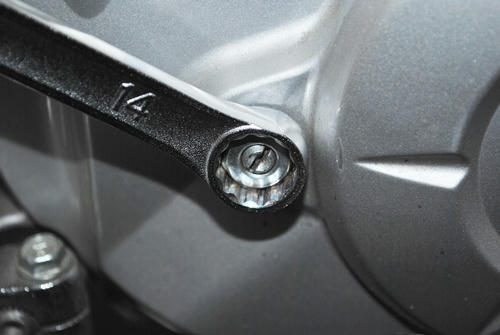

14mmナットを左に緩める。

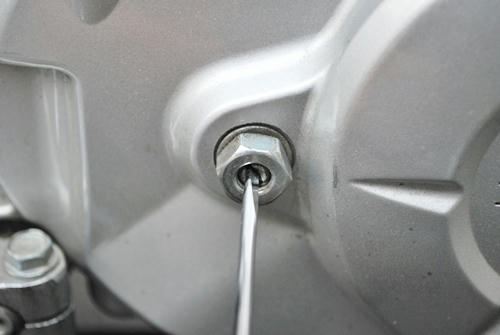

マイナスドライバで右へ1回転回す。

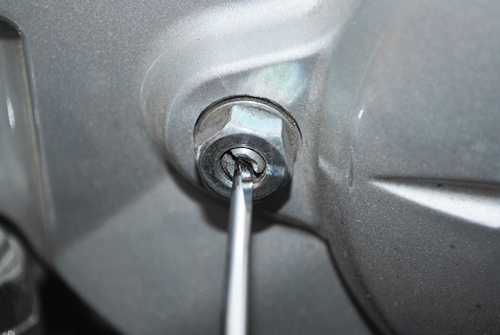

そこから左へ抵抗を感じるまで回す。
スルスル状態だが急に固くなる位置があるはずだ。


その位置から
右へ1/8回転(45°)右へ回す。
この位置が重要だ。新規に良好な位置なのだ。
ペンで印をつけても良いだろう。

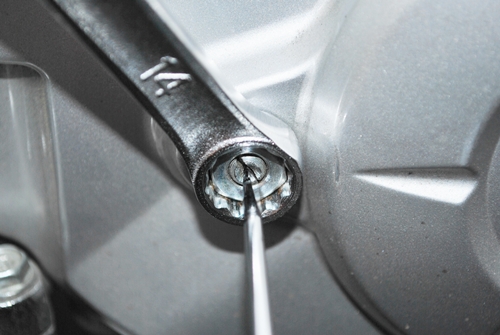

この位置をマイナスドライバで動かすことなく
14mmナットを右へ回して締めこむ。
指定トルクは12N・m。

以上で調整終了。
必ず試走するようにしよう。

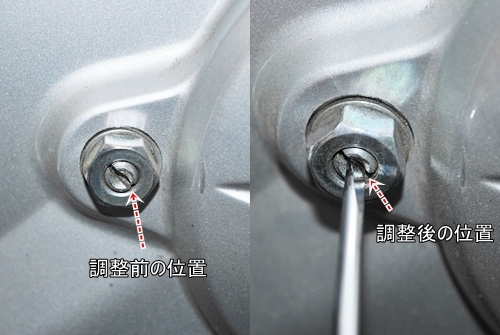

調整前の写真と調整後の写真を結合してみた。
調整前とほぼ変わらない位置となった。
今回はあまりクラッチが摩耗していないようだ。
(2010/9/30頃6,800km時はかなりずれていた)

この簡単な様に見えるクラッチ調整、
正しく行わないと変速できなくなるので注意が必要だ。

時間の有る時に練習ついでに実施してみてはいかがだろうか。
