シガーソケット接続

スマートフォンをカーナビ化②

バッテリー電力消費の激しいスマフォ。
屋外では、特に逆光時に見にくいですので液晶明るさMAXで使用します。
しかし、このままでは1～2時間も使えば電池切れです。

そこでシガーソケットを設置します。


電源を取りますが、ノーマルではバッテリー直結仕様です。
頻繁に乗らない私には向きません。

そこで、
VTRは、ヘッドライトはキーONでしか点灯しません。
ハンドルからも近く、12V来ているはずなので真っ先に思い浮かびます。

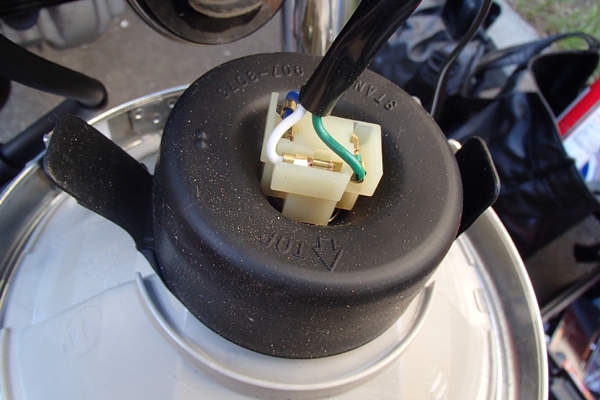

キーONでテスターを当ててみると、
白＝Lowビーム時（平常時）１２V。
青ハーネス＝Hiビーム時１２V。
緑＝GND（マイナス）。

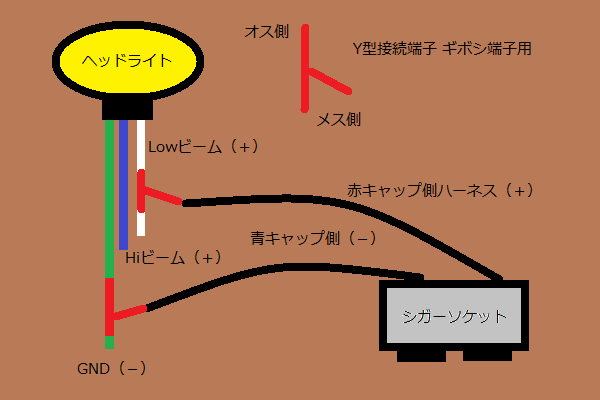

そこから、

こうなりました。

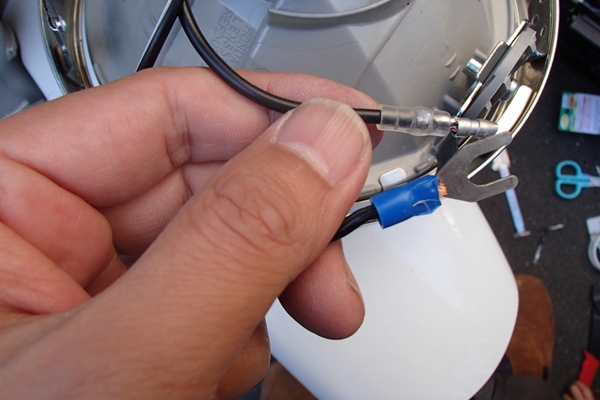

鍬型端子青はマイナス推奨です。
これを切断しギボシ（オス）を圧着します。

Y型分岐ギボシは分岐側2本がメスです。

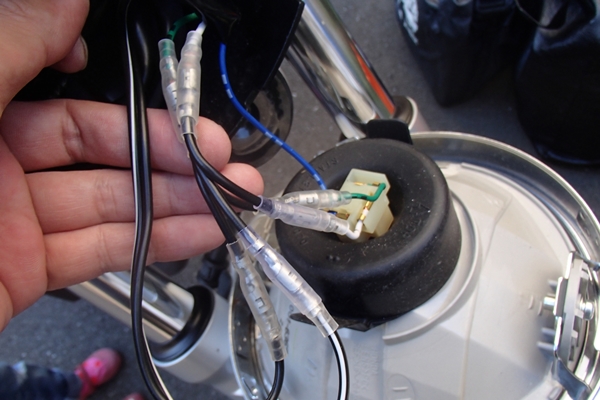

切断した緑ハーネスは、ヘッドライト側から入力ですのでオスへと圧着。
車体側は出力方向ですからメスにします。

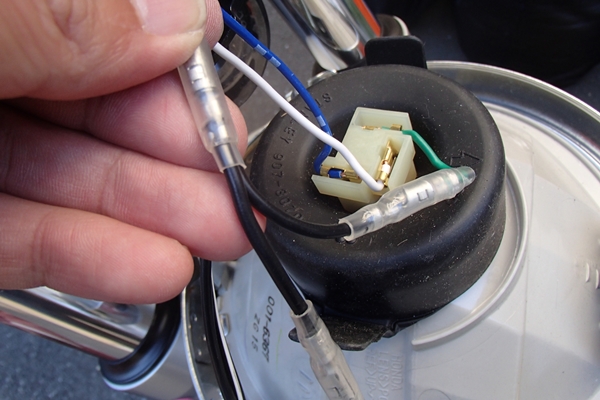

ハーネス白（プラス）も同様に切断しますが、GNDとは逆で、
ヘッドライト側をオス、車体側をメス、シガー赤鍬端子をメスにしました。


完成！
これでキーON時にスマートフォンに電力供給ができるようになりました。


VTRはグリップヒーター以来の１年以上ぶりな電装いじりで楽しかったです＾＾

あ・・・Hiビーム時充電できない・・・
・・・
またの機会に・・・
