2011.04.28 Thu 00:00:00
ドライブチェーン・スプロケットを交換する。
エンジンからの回転をタイヤに伝える
スプロケットとドライブチェーン。
その駆動ロスは30%ともいうデータもある。
消耗すれば、更なるロスが出てくる。

メンテナンスによって長持ちさせることもできるが
消耗品であり、交換が必要な重要部品だ。


筆者のカブは購入後8ヶ月でやっと10,000kmに達したが
チェーンの固着が酷くなってきた。
ここらで一旦交換しようと思う。


交換方法

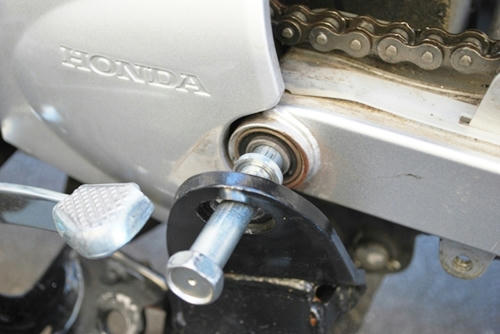

チェーンを最大に緩める

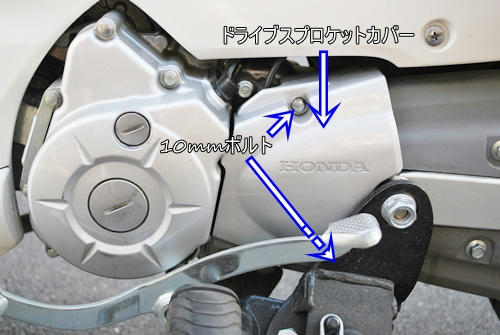

車体左側のドライブスプロケットカバーを
10mmレンチで外す。
このカバー内側やスプロケット周囲にはチェーンオイルが堆積していると思う。
ついでにパーツクリーナーなどで拭き掃除しておこう。


筆者の様に強化サイドスタンドに交換している場合は
そのままでは下のボルトが見えずカバーを外すことが出来ない。
強化サイドスタンドを外すことが先だ。

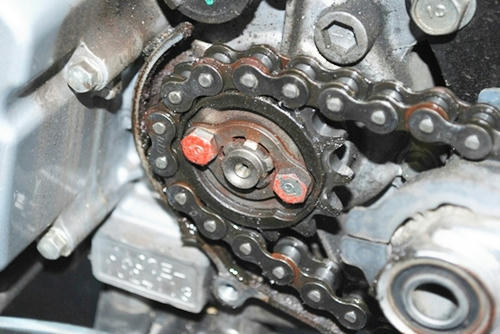

これがドライブスプロケットの状態。
かなり錆も多くなってしまっている。


さあチェーンを外そう。

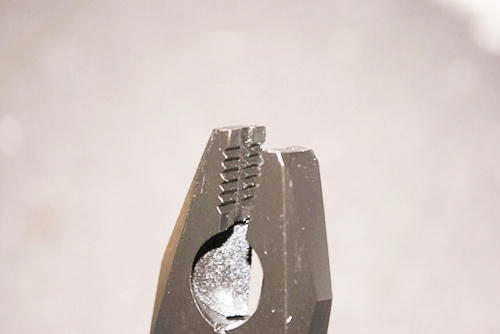

使用するのは、デイトナ製のチェーンクリッププライヤだ。
先端の長さが違い、外し易くなっている。
もちろん通常のプライヤでもラジオペンチでも問題ない。
プライヤ未所持であり、これにしただけだ。


チェーンの繋ぎ目にはまっているクリップを外した。
Aを横にした形のクリップだ。

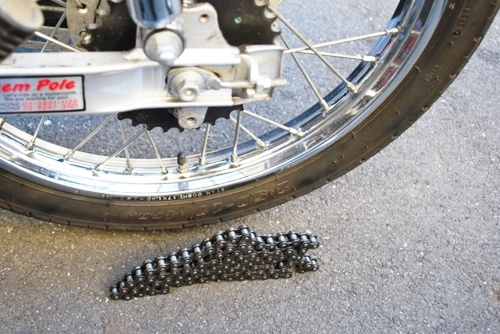

後輪を逆回転に回せば、ジャラジャラ地に積まれてゆく。

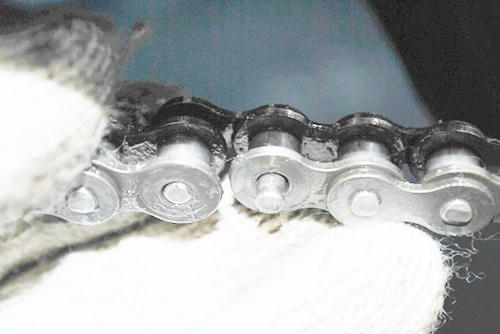

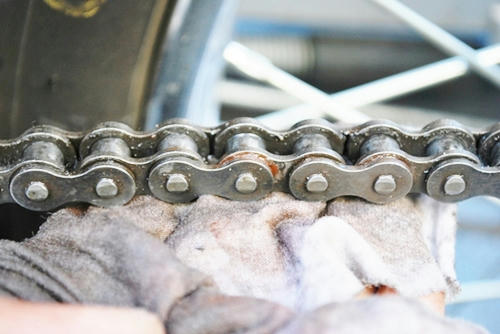

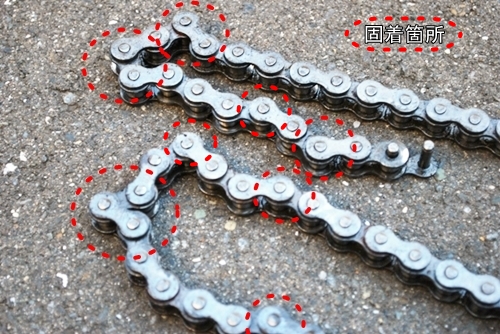

チェーンを広げて固着箇所を見て見た。
筆者は大体1ヶ月に1,2回(600~1,200km毎)注油はしていたのだが
洗浄は10,000kmで1回しかしていなかった。
こまめな洗浄注油をしていたら違ったのかもしれない。

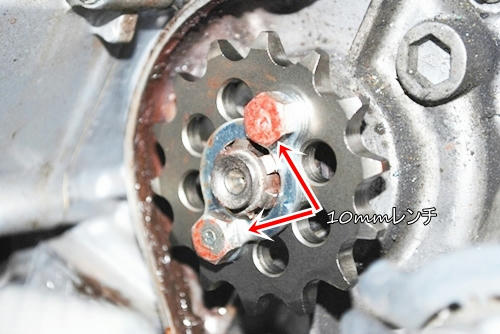

さてドライブスプロケットを外す。
10mmレンチでボルトを2か所外し、ストッパを右へ45°回すと外れる。

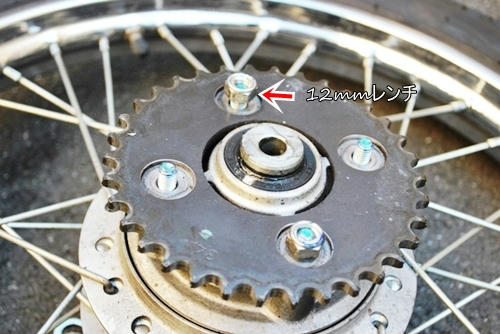

リヤのドリブンスプロケットは12mmレンチで4ヶ所外す。
青いネジロック剤が使われていた。

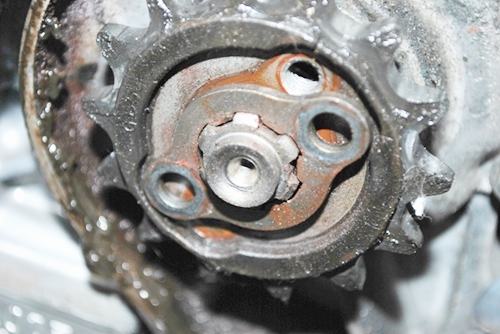

スプロケットの状態を見てみた。
ドライブ(写真は見難いが)・ドリブンの歯とも、写真右斜面側が若干摩耗しているのがわかる。
こまめな注油をしないと更に摩耗しそうだ。

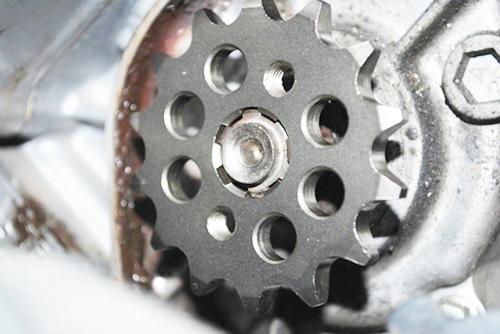

新しいドライブスプロケットを装着。
肉抜きしてあり軽量かつ強靭な気がした。
錆も起こらなそうだ。


ストッパも付属している。
こちらもステンレス製で錆に強そうだ。
45°回して10mmレンチで2ヶ所締めこむ。
指定トルクは12N・m。
ギヤがN状態だとチェーンが回ってしまい締めこめない。
1速にしてブレーキをかけながら締めこんだ。
ただ12N・mなので強く締めなくても良いらしい。

次はリヤだ。
リヤのドリブンスプロケットの写真を忘れたが
ボルト4つを32N・mで締めこむ。
こちらも肉抜きで強靭そうな材質だ。

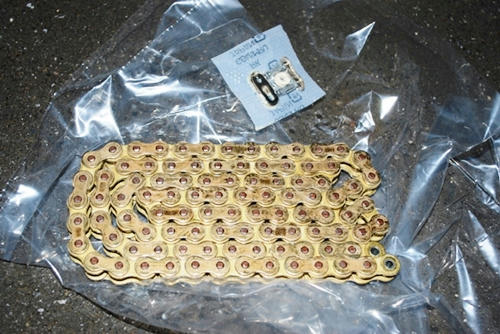

待望のあたらしいシールチェーンだ。
98リンクでありカットの必要がないカブ110に丁度良いチェーンだ。
シールということで、ノーマルに比べて耐久性に期待。

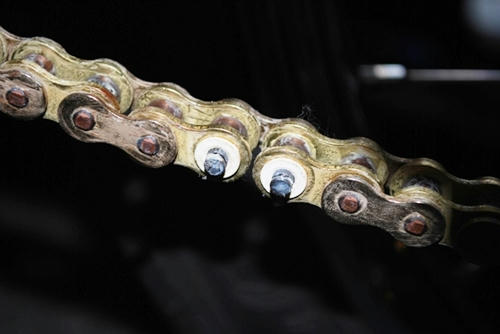

チェーンを繋ぎにかかる。
ジョイント用のシール4枚を嵌めてゆく。

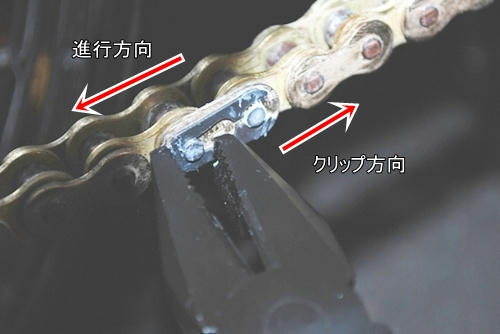

このA型クリップは
チェーンの回転方向とは逆側からはめ込む

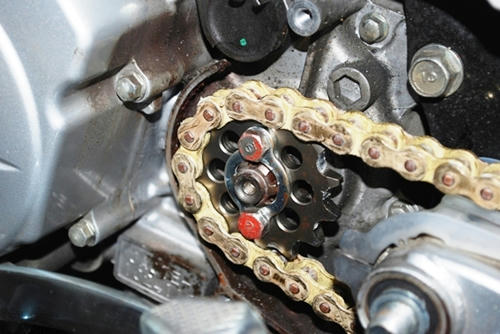

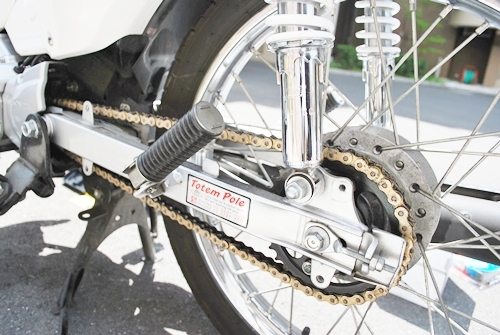

こんな感じで完成。
チェーンには最初から白い粘度の高いグリスが塗られている。


あとはチェーン調整をしてカバーをつけて完了。
ゴールドというチェーンの色も特別な感じを醸し出す。


交換後通勤してみたが、驚くほど滑らかに回るのだ。
ずっと乗っていると正常な状態を忘れやすいが
異常音やフィーリングを感受することは大事だと思う。
できるだけ正常な状態を忘れないようにしよう。

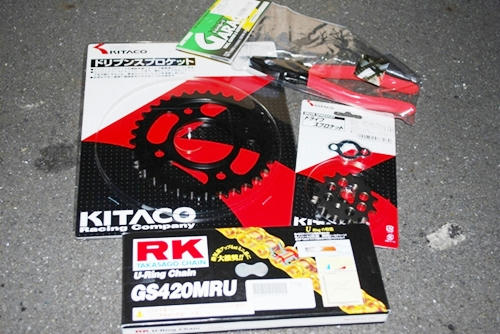

今回使用したパーツ。

RK /スーパーゴールドGSシリーズ(GS420MRU)チェーン

RK /スーパーゴールドGSシリーズ(GS420MRU)チェーン C110


キタコ KITACO /ドライブスプロケット (フロント)

キタコ KITACO /ドライブスプロケット (フロント) NSR50


キタコ KITACO /ドリブンスプロケット

キタコ KITACO /ドリブンスプロケット スーパーカブ110


DAYTONA デイトナ/チェーンクリップ用プライヤー

DAYTONA デイトナ/チェーンクリップ用プライヤー


使用工具
●10mmレンチ
●12mmレンチ
●14mmレンチ
●19mmレンチ(トルクレンチ推奨)
●プライヤ/ラジオペンチ
●ウエス
●パーツクリーナー
